第一章：專用集成電路設計概述

專用集成電路（ASIC）是為特定應用或客戶量身定制的集成電路，與通用處理器（如CPU）相比，它能通過硬件優化提供更高的性能、更低的功耗和更小的面積。ASIC設計是一個復雜的系統工程，涉及算法、架構、電路、物理實現和驗證等多個層面。

第二章：設計流程與工具鏈

一個典型的ASIC設計流程包括以下幾個關鍵階段：

1. 規格定義：明確芯片的功能、性能、功耗、面積和接口等指標，形成詳細的設計規范文檔。這是所有后續工作的基石。
2. 架構設計：根據規格，進行高層次建模和算法驗證（通常使用C/C++、SystemC或MATLAB），確定芯片的整體架構、模塊劃分和關鍵數據通路。
3. 前端設計（RTL級）：使用硬件描述語言（Verilog或VHDL）將架構轉化為寄存器傳輸級（RTL）代碼。此階段的核心是功能正確性，需進行大量的仿真和形式驗證。
4. 邏輯綜合：使用綜合工具（如Synopsys Design Compiler），將RTL代碼、工藝庫和約束（時序、面積、功耗）作為輸入，生成門級網表。
5. 后端設計（物理實現）：這是將邏輯網表轉化為物理版圖的過程，主要包括：

• 布局規劃：規劃芯片整體面積、模塊位置及I/O排列。

• 布局：放置標準單元和宏模塊。

• 時鐘樹綜合：構建低偏差、低延時的全局時鐘網絡。

• 布線：完成單元之間所有信號的金屬連線。

• 物理驗證：進行設計規則檢查（DRC）、版圖與原理圖對照（LVS）以及電氣規則檢查（ERC），確保版圖符合晶圓廠要求且與網表一致。

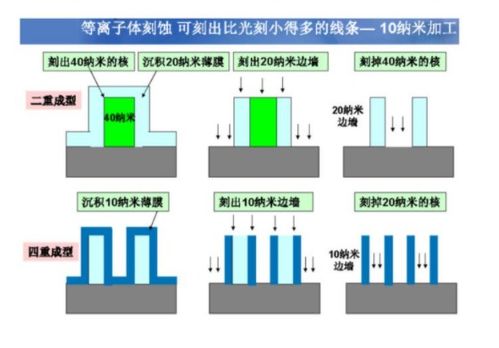

1. 流片與測試：將最終確認的版圖數據（GDSII格式）交付給晶圓廠制造。芯片返回后，進行全面的硅后測試和驗證。

常用工具來自三大EDA巨頭：Synopsys、Cadence和Siemens EDA（原Mentor Graphics）。

第三章：實用設計方法與技巧

• 可綜合編碼風格：編寫RTL代碼時，必須時刻考慮其可綜合性和硬件可實現性，避免使用不可綜合的結構（如#delay、initial塊用于邏輯生成）。推薦使用同步設計、清晰的有限狀態機（FSM）和模塊化設計。
• 低功耗設計：功耗是現代芯片設計的核心約束。實用技術包括：
• 時鐘門控：在寄存器不工作時關閉時鐘，動態降低動態功耗。

• 多電壓域：為不同性能要求的模塊提供不同的工作電壓。

• 電源門控：關閉空閑模塊的電源，徹底消除其靜態功耗和動態功耗。

• 時序收斂：確保芯片在所有工藝角（PVT：工藝、電壓、溫度）和模式下都能滿足時序要求。關鍵在于設置合理的時序約束，并在布局布線階段進行迭代優化。
• 可測性設計：為了在生產后高效測試芯片，必須提前插入可測性結構，最常用的是掃描鏈（Scan Chain）和邊界掃描（JTAG）。

第四章：驗證策略

驗證是確保芯片功能正確的生命線，其工作量通常占整個項目的70%以上。一個完善的驗證策略包括：

• 仿真驗證：使用UVM（通用驗證方法學）等搭建模塊級和系統級的定向測試與隨機約束測試平臺。
• 形式驗證：使用數學方法窮盡證明設計在某些屬性上的正確性，常用于關鍵控制邏輯和等價性檢查（RTL vs. 網表）。
• 硬件仿真與原型驗證：使用FPGA或專用硬件仿真器（如Palladium, Zebu）搭建接近真實速度的驗證環境，進行軟硬件協同驗證和早期軟件開發。

第五章：項目管理與團隊協作

ASIC設計是團隊作業，需要高效的項目管理。使用版本控制系統（如Git）管理代碼和文檔，建立清晰的代碼和設計評審流程，制定詳細且可追蹤的項目計劃（通常使用甘特圖），并管理好來自晶圓廠不斷更新的工藝文件和數據。

###

專用集成電路設計是知識、經驗與工具的深度結合。成為一名優秀的ASIC工程師，不僅需要扎實的數字電路、計算機體系結構和半導體物理基礎，更需要通過實際項目不斷磨練，深入理解從系統需求到硅晶片的完整鏈條。本教程旨在提供一個系統性的實用框架，真正的精通始于動手實踐，并伴隨著每一次的流片成功與失敗后的復盤。
